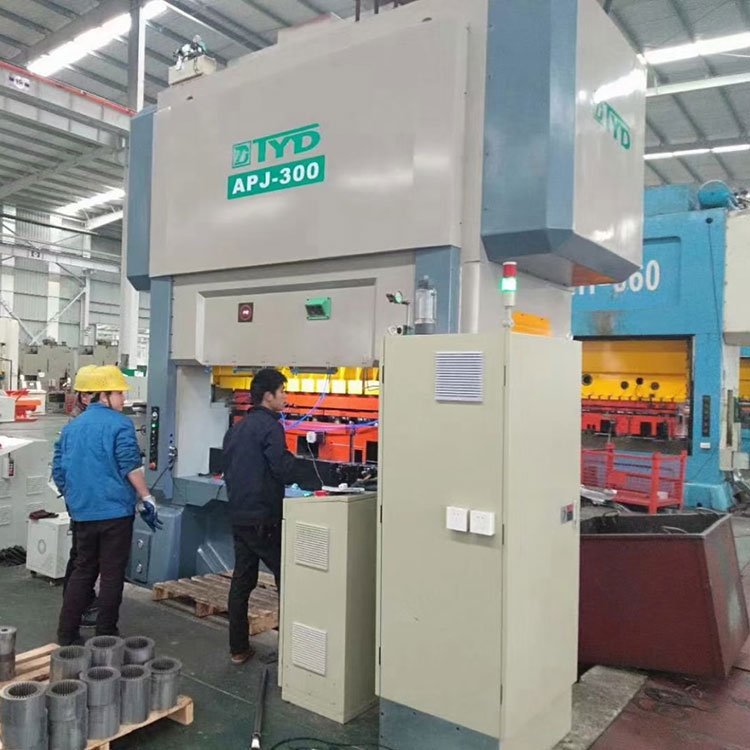

آلة ختم موتو كور عالية السرعة
1. مقدمة المنتج:
1. صلابة عالية
صلابة عالية، إطار عالي الدقة، ملحوم بلوحة فولاذية، وبعد المعالجة الحرارية، يزيل الضغط الداخلي للسرير.
2. مركز توازن الجاذبية
يميل مركز النقل ومركز الآلة بأكملها إلى أن يكونا متماثلين، وذلك لضمان دقة واستقرار الختم.
3. استقرار التشغيل والسلامة
تتميز أجهزة القابض/الفرامل بأنها حساسة للغاية، ومكبس تصفيح دقيق عالي السرعة مقترنًا بصمامات الملف اللولبي المزدوجة العالمية وأجهزة الحماية من الحمل الزائد، لضمان دقة وسلامة تشغيل وإيقاف شريط التمرير.
تتميز آلية ضبط شريط التمرير بدقة عالية، ويكون إنتاج الضبط أكثر أمانًا وأسرع.
4. دقة عالية
يتم تقوية العمود المرفقي والعتاد وعمود التروس وأجزاء الاحتكاك الأخرى ومعالجتها بالحرارة قبل الطحن. إنها تتمتع بمقاومة تآكل عالية وتوازن وأداء مستقر وتضمن جودة وعمر اللكمة.
5. أتمتة معالجة مكابس التصفيح عالية السرعة
يمكن مطابقته مع أي آلية تغذية أوتوماتيكية لأتمتة الإنتاج وخفض التكاليف وتحسين الكفاءة.
2. التكوين الاختياري:
1. وحدة تغذية التروس (اختيار العرض: 150/200/300/400)
2. وحدة التغذية المؤازرة NC (مفردة/مزدوجة)
3. ماكينة تفكيك اللفائف ذات الرأس المزدوج (هيدروليكية/يدوية) (اختيار العرض: 200/300/400)
4. مملس الشعر من النوع S
5. اضغط على مراقب التحميل
6. مراقب المركز الميت السفلي
7. مبرد الهواء للخزانة الكهربائية
8. المحرك الرئيسي
3. المواصفات:
|
|
أبج-220 |
أبج-300 |
أبج-350 |
أبج-400 |
أبج-450 |
حمولة |
طن |
220 |
300 |
350 |
400 |
450 |
يسافر |
مم |
30 |
30 |
30 |
30-50 |
30-50 |
عدد الضربات في الدقيقة |
spm |
150-600 |
150-400 |
150-350 |
150-350 |
150-300 |
انخفاض حجم الجدول |
مم |
1900x1000 |
2200x1000 |
2400x1000 |
2800x1200 |
3000x1200 |
فتحة التقطيع |
مم |
1400x300 |
2000x300 |
2200x300 |
2200x400 |
2500x400 |
منطقة الحظر المنزلقة |
مم |
1900x750 |
2200x900 |
2400x900 |
2800x1100 |
3000x1100 |
ضربة تعديل ارتفاع القالب |
مم |
370-420 |
400-450 |
400-450 |
420-480 |
450-500 |
محرك تعديل ارتفاع القالب |
كيلووات |
1.5 |
2.2 |
2.2 |
3.7 |
3.7 |
ارتفاع خط التغذية |
مم |
200 سات 50 |
210 السبت 50 |
210 سيد 50 |
220 سبت 50 |
270 السبت 50 |
المحرك الرئيسي |
كيلووات |
45 |
55 |
55 |
75 |
75 |
4. الملحقات القياسية للآلة
1 نظام التشحيم: تطبيق زيت الضغط العالي من مركز العمود المرفقي (اليابان شوا)
نظام التحكم 2PLC: يوفر إشارات القطع
3 بيرنج: NSK اليابان
4 رذاذ الزيت: SMC اليابان
5مفتاح الهواء والموصل: شنيدي فرنسا
6ختم الزيت: NOK اليابان
7 تصميم نظام التوازن التلقائي
8 نظام تعديل الشريحة الإلكترونية
9T-طاولة التشغيل المتنقلة
10 جهاز قفل الشريحة الهيدروليكية
11 كاشف نهاية المواد
12العاكس:
13 صمام القابض الكهربائي
14هيكل القابض: (OMPI إيطاليا )
15 التتابع: اومرون
16 زاوية وعرض السرعة: تويو
17 وصلة ضغط الهواء : ARK كوريا
18 العمود المرفقي: SNCM8، دليل الطحن: AKS اليابان
19التوازن الحراري التلقائي في موضع البوصة الدقيقة لذاكرة الوصول العشوائي/المنزلق
20 كاشف التغذية الخاطئة
21صندوق الأدوات مع شحن الآلة1
5.ملحقات قياسيه:
1 وحدة تغذية تروس عالية السرعة
2 رف مزدوج Uncoiler
3 مملس مع حلقة على شكل حرف S
4 جهاز زيت أوتوماتيكي للموت
5 نظام الحياة التلقائي لقوالب الطاقة:
نظام ذراع 6 قطع: 2 قطعة
7 نظام مضاد للاهتزاز
8 وحدة تحكم المزلق:
نظام تركيب صمام الملف اللولبي 9Die: 10 قطع
6. الملحقات الاختيارية
1. كاشف الموتى السفلي
2. جهاز لقط القالب السريع
3. باب السلامة
4. أخرى
