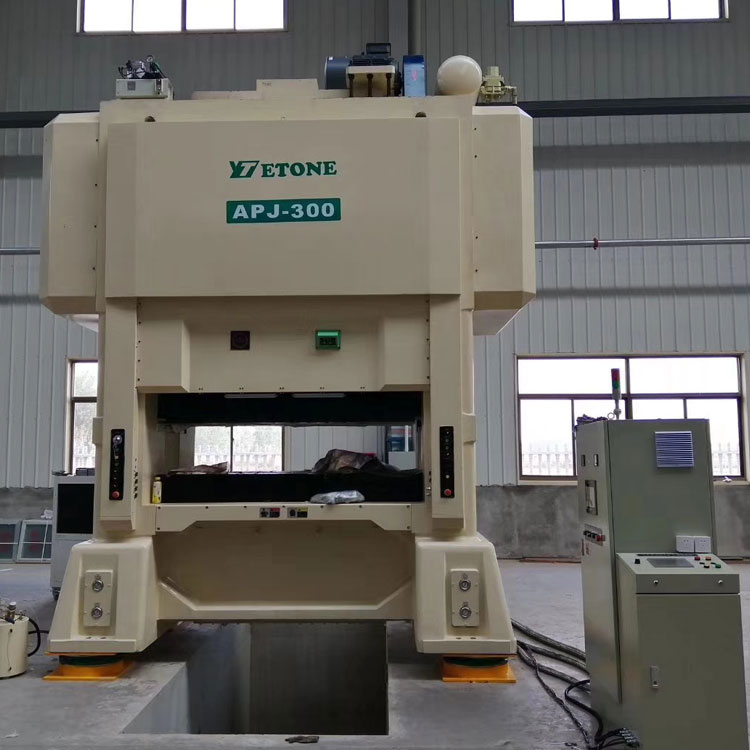

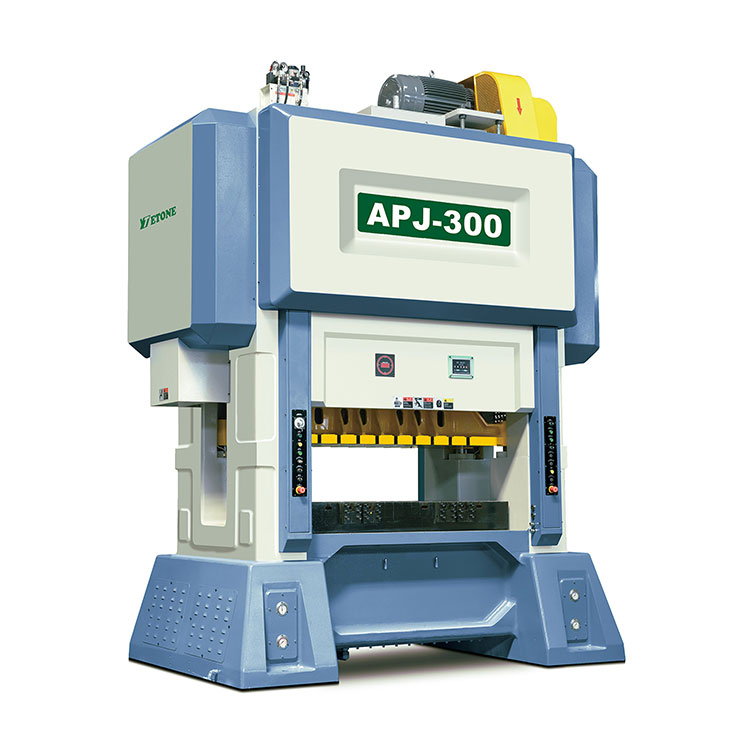

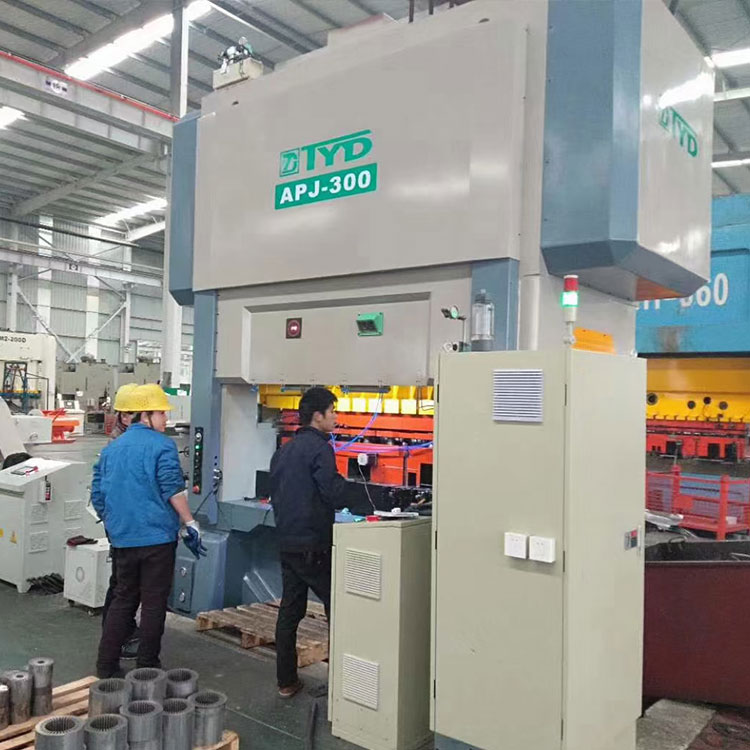

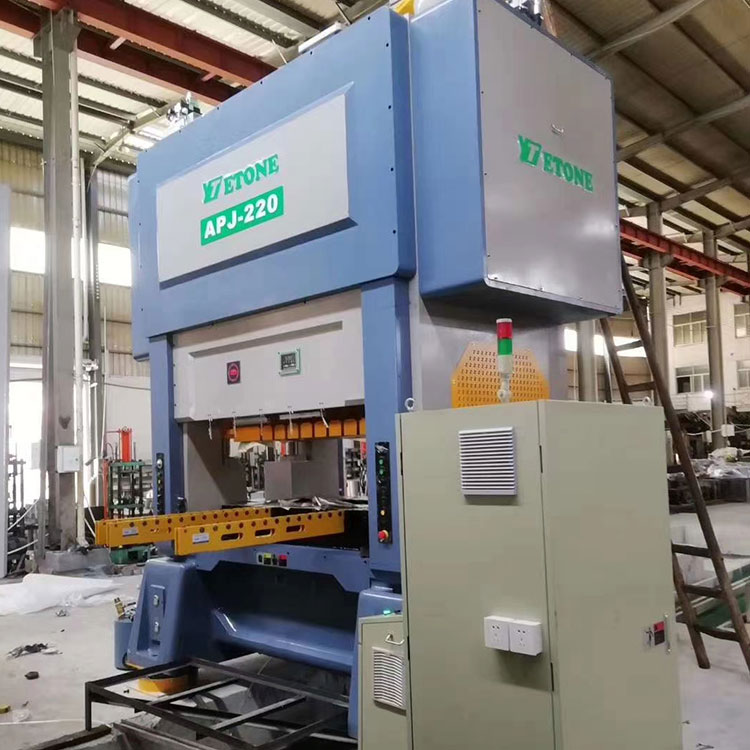

الصحافة لكمة التصفيح المحرك

تم تصميم مكبس تصفيح المحرك من أجل الدوارات المصفحة والساكن لأنواع مختلفة من المحركات. إنها سرعة عالية ودقة عالية. يتم توفير تغذية أسطوانة الفهرسة من نوع تروس التغيير ، لنطاقات واسعة من ميل التغذية. مكابسنا عالية السرعة ، مكابس التصفيح عالية السرعة ، مكابس الكرنك المزدوجة عالية السرعة الجانبية المستقيمة من 25 طنًا إلى 500 طن ، المستخدمة في تصنيع الدوارات المصفحة والمحركات الثابتة. إنها تحافظ على وظيفة مستقرة وفعالة لختم الجزء الثابت والدوار الكبير الحجم ، والتصفيح لمحرك المولد والمحرك الصناعي في منطقة ضغط حمولة كبيرة لسنوات عديدة.

إرسال استفسار

وصف المنتج

الصحافة لكمة التصفيح المحرك

1. المنتج مقدمة

استخدام مكونات آلة الخط الكامل لختم التصفيح مثل محامل FAG Germany أو NSK Japan أو NTN Japan في اليابان ، ودقتها العالية وخصائصها العمرية العالية لضمان الاستقرار على المدى الطويل وقابلية التشغيل لأعضاء الدعم.

في الوقت الحاضر ، تستخدم المزيد والمزيد من المصانع آلة خط التصفيح الكاملة. مغذي القرص هو جزء أساسي من آلة الخط الكامل لختم التصفيح. هناك أنواع كثيرة من المغذيات في السوق وأنماط عديدة. يعلم الجميع ما تعنيه كلمة "feeder" ، لكن قلة من الناس يستخدمونها بشكل صحيح.

يوجد الآن العديد من أنواع ومواصفات وحدة تغذية القصاصات في السوق. الخيار الأول هو معرفة النقاط الرئيسية لتثبيت وحدة تغذية القصاصات. يجب أن يكون اتجاه تركيب وحدة تغذية القصاصات من اليسار إلى اليمين. يجب أن يكون موضع التثبيت ونهاية عمود التغذية الأوتوماتيكي على اليسار. العلامات الساخنة: ختم التصفيح آلة خط كاملة ، الشركة المصنعة للعلامة التجارية الجيدة ، مصنع جيد ،

2-معلمة المنتج

		APJ-220	APJ-300	APJ-350	APJ-400	APJ-450
حمولة	طن	220	300	350	400	450
السفر	مم	30	30	30	30-50	30-50
عدد الضربات في الدقيقة	s.p.m	150-600	150-400	150-350	150-350	150-300
حجم طاولة أقل	مم	1900 × 1000	2200 × 1000	2400 × 1000	2800 × 1200	3000 × 1200
تقطيع حفرة	مم	1400 × 300	2000 × 300	2200 × 300	2200 × 400	2500 × 400
منطقة انزلاق بلوك	مم	1900 × 750	2200 × 900	2400 × 900	2800 × 1100	3000 × 1100
السكتة الدماغية تعديل ارتفاع يموت	مم	370-420	400-450	400-450	420-480	450-500
يموت تعديل ارتفاع المحرك	كو	1.5	2.2	2.2	3.7	3.7
ارتفاع خط التغذية	مم	200 جنيه 50	210 ج - 50	210å £ «50	220œŸ50	270 جنيه - 50
المحرك الرئيسي	كو	45	55	55	75	75

3. المعدات الطرفية


آلة فك اللفة برأس مزدوج	مستقيم	وحدة تغذية العتاد

	P = طول التغذية
	D = 70 (قطر عجلة القيادة)
	N1 = عدد أسنان الترس الأول
	N2 = عدد أسنان الترس الثاني
	N3 = عدد أسنان الترس الثالث
	N4 = عدد أسنان الترس الرابع

عرض المواد	مم	ماكس .150	ماكس 200	ماكس 300	ماكس 400
القطر الخارجي للمادة	مم	ماكس 1200	ماكس 1200	ماكس 1200	ماكس 1200
القطر الداخلي للمادة	مم	450-520	450-520	450-520	450-520
السرعة المادية	م / دقيقة	1-60	1 - 60	1-60	1-60
وزن المادة		500 كجم × 2	1QQQkg X 2	2000 كجم × 2	3000 كجم × 2
أسطوانة التسوية	قطع	11	11	11	11
محرك القيادة		1.5 كيلو واط	2 2 كيلو واط	22 كيلو واط	30 كيلو واط

4-آلة فك اللفة برأس مزدوج

وصف الأداء

يتكون النموذج من ثلاثة أجزاء: جسم صندوق المغزل ، وصندوق المغزل ، والحامل ، والذي يعتبر صندوق المغزل جزءًا لا يتجزأ منه وله مسافة محور طويلة. يتميز بوظائف مثل الحجم الصغير ، الحجم الصغير ، التحميل المريح والاستخدام المرن

يتم تطبيق هيكل التعليق المزدوج لتلائم مناولة لفة المواد وتمكين التغذية المتكررة ، مما يوفر وقت إعادة الشحن بشكل كبير ، ويحسن القدرة الإنتاجية ويقلل من تكلفة الإنتاج. يتم استخدام الهيكل غير المزود بالطاقة ، والذي لا يتيح الاستخدام مع آلات التقويم العادية فحسب ، بل يتيح أيضًا الأداء الأمثل مع آلة التقويم عالية السرعة.

		TMT-200	TMT-300	TMT-400	TMT-500	TMT-600
الحد الأقصى للعرض	مم	200	300	400	500	600
سمك المادة	مم	0.2- 1.5	0.2-1.5	0.2-1.5	0.2-1.5	0.2- 1.5
وزن المادة	مم	1000x2	2000 × 2	3000 × 2	4000x2	5000 × 2
قطر الأسطوانة الداخلي	مم	450-530	450-530	450-530	450-530	450-530
أقصى قطر خارجي للبكرة	مم	1200	1200	1200	1200	1200

5.S نوع مستقيم

وصف الأداء

جهاز استقامة من النوع S أو U مع عملية "الإشارة الكهربائية ---> PC ---> العاكس ---> تغيير السرعة" ، مما يتيح التزامن الكامل مع الضغط بسرعة تصل إلى حوالي 60 متر / دقيقة. تم تجهيز النموذج بإطار مادة مزدوج الرأس ، وهو سهل التشغيل ويمكن مزامنته تمامًا مع المكبس عالي السرعة. يوفر استخدام وحدة تغذية التروس أداءً أفضل.

		إس إل كيو 200 إس إل كيو 300	SLQ-400 SLQ-500 SLQ-600
الحد الأقصى للعرض	مم	200300	400500600
سمك المادة	مم	0-3 1.6
قطر الأسطوانة الداخلي	مم	1200
سرعة التسوية	م / دقيقة	60
محرك	HP	2 2	3 5 75
الجهد Woå ¤ng		تيار مترددثلاث مراحل22 0Væˆ – ACثلاث مراحل380 فولت	تيار متردد ثلاث مراحل 220 فولت أو تيار متردد ثلاثي الأطوار 380 فولت
